A2 gereedschapsstaal ronde staaf
Producten Beschrijving
Gereedschapsstaal|DIN 1.2363| NL Cr5Mo1V| AISI A2
A2 gereedschapsstaal gelijkwaardige kwaliteiten
|
AISI/SAE |
DIN / W.Nr | JIS | NL |
| A2 | 1.2363 | SKD12 | Cr5Mo1V |
Chemische Samenstelling ( procent )
| Staalkwaliteit | C | Si | Mn | P | S | Kr | Mo | V |
| 1.2363 | 0.95-1.05 | 0.10-0.40 | 0.40-0.80 | Kleiner dan of gelijk aan 0.030 | Kleiner dan of gelijk aan 0.030 | 4.80-5.50 | 0.90-1.20 | 0.15-0.35 |
| A2 | 0.95-1.05 | 0.10-0.50 | 0.40-1.00 | Kleiner dan of gelijk aan 0.030 | Kleiner dan of gelijk aan 0.030 | 4.75-5.50 | 0.90-1.40 | 0.15-0.50 |
Kenmerken
1. Een soort luchtverhardend gereedschapsstaal.
2. Goede taaiheid met gemiddelde slijtvastheid en relatief eenvoudig te bewerken.
A2 gereedschapsstaal ronde staaf productieproces
Elektrisch ovensmelten (EF) → Pollepeloven (LF) → Vacuümontgassing (VD) → Argonbeschermde ingot → Multidirectioneel smeden → (concaaf smeden →) Normaliseren plus waterstofdiffusie gloeien → Ultrasone foutdetectie → Queching plus ontlaten voorgehard
Smeden van ASTM A2 gereedschapsstaal
Het verwarmen van A2-staal voor smeden moet langzaam en gelijkmatig gebeuren. Verwarm het staal A2 langzaam tot 700 graden en dan sneller tot 1050-1100 graden. Vermijd werken onder 899 graden (1650 graden F). Verwarm AISI A2-staal zo vaak als nodig is om de juiste smeedtemperatuur te behouden. Na het smeden heel langzaam afkoelen in kalk, mica, droge as of oven. AISI A2-staal moet na het smeden altijd worden uitgegloeid.
AISI A2 gereedschapsstaal warmtebehandeling
- Stress verlichtend
Na zwaar slijpen of machinaal bewerken is het raadzaam om gereedschapsstaal A2 te ontlasten om het gevaar van scheuren of vervorming tijdens volgende warmtebehandelingen te verminderen. Verwarm langzaam tot 670-700 graden, week minimaal twee uur per stuk van 25 mm en laat afkoelen in de oven.
- Gloeien
Om ontkoling te voorkomen, gebruikt u een oven met gecontroleerde atmosfeer of verpakt u deze in een afgesloten container met wat inert materiaal. Om A2-gereedschapsstaal uit te gloeien voor de laagste hardheid, verwarmt u langzaam tot 899 graden (1650 graden F) en houdt u deze temperatuur ongeveer twee uur vast per inch van de grootste doorsnede. Koel staal A2 met een snelheid van 20 graden F (10 graden) per uur tot 650 graden (1200 graden F) en verwarm opnieuw tot 732 graden (1350 graden F); houd 3 uur vast per inch van de grootste doorsnede; oven koel met 20 graden per uur tot 593 graden (1100 graden F); vervolgens in de oven afkoelen tot 482 graden (900 graden F) en luchtkoelen.
- Verharding
Voorverwarmtemperatuur: 1200-1380 graden F (650-750 graden). Austenitiserende temperatuur: 1700 -1780 graden F (925-970 graden) maar meestal 1720-1760 graden F (940-960 graden).
Dimensies
Blok: 80-350 x 100-700 mm
Leveringsconditie
EAF plus (ESR) of EAF plus LF plus VD plus (ESR), warmgewalst of gesmeed, gegloeid, zwart oppervlak of machinaal bewerkt oppervlak, UT SEP1921 Class3 D/d

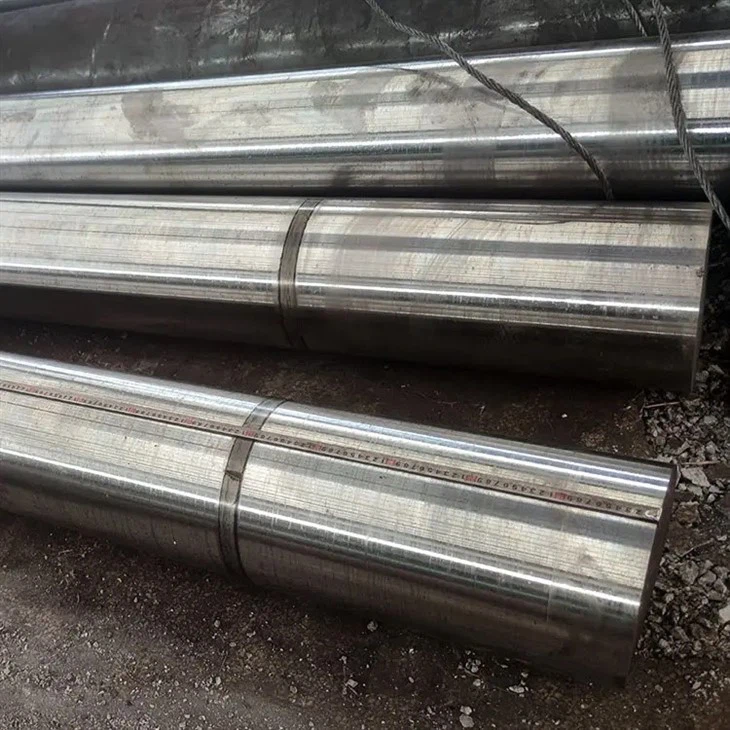

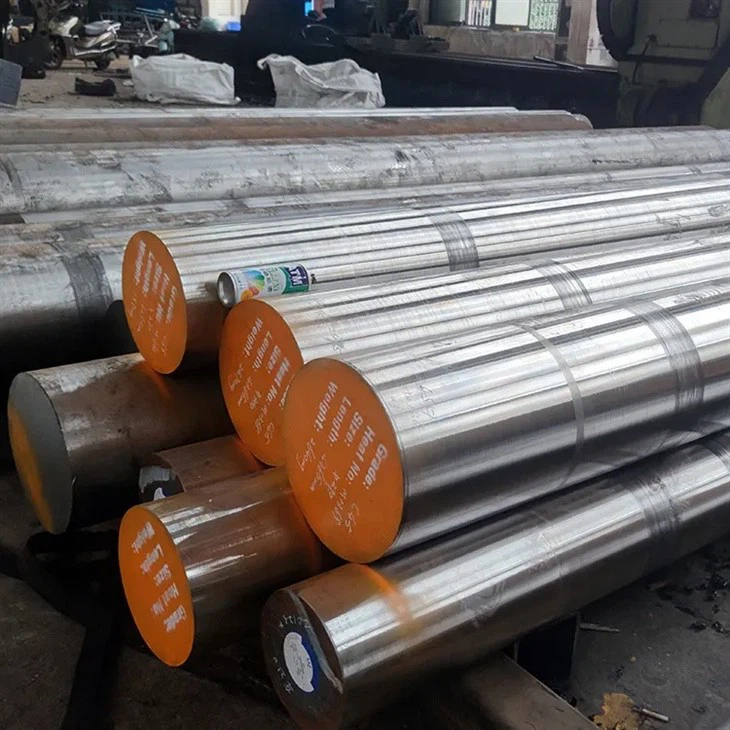

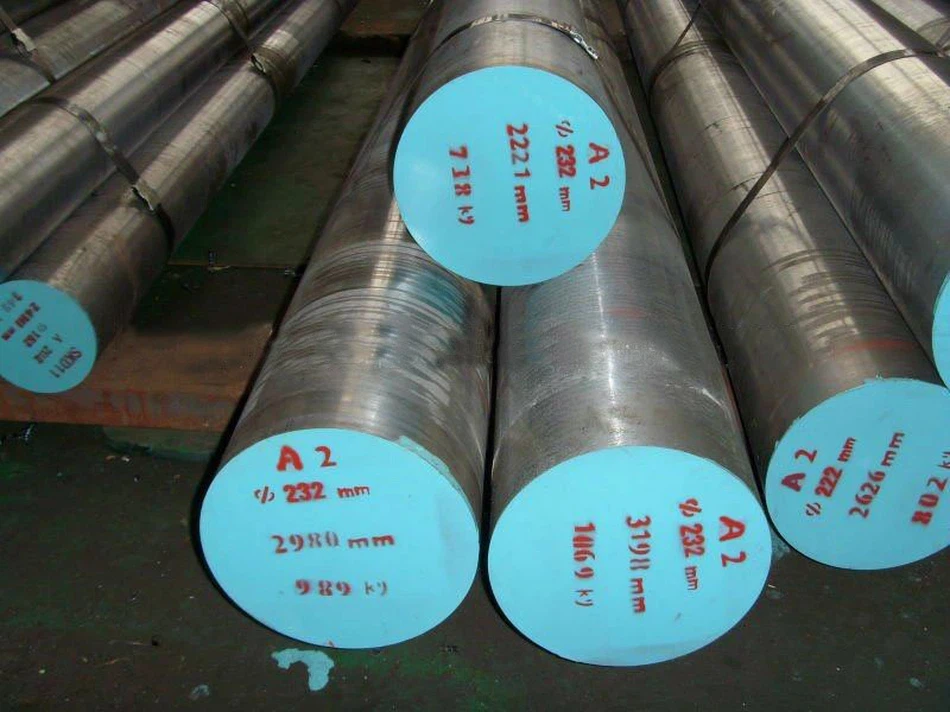

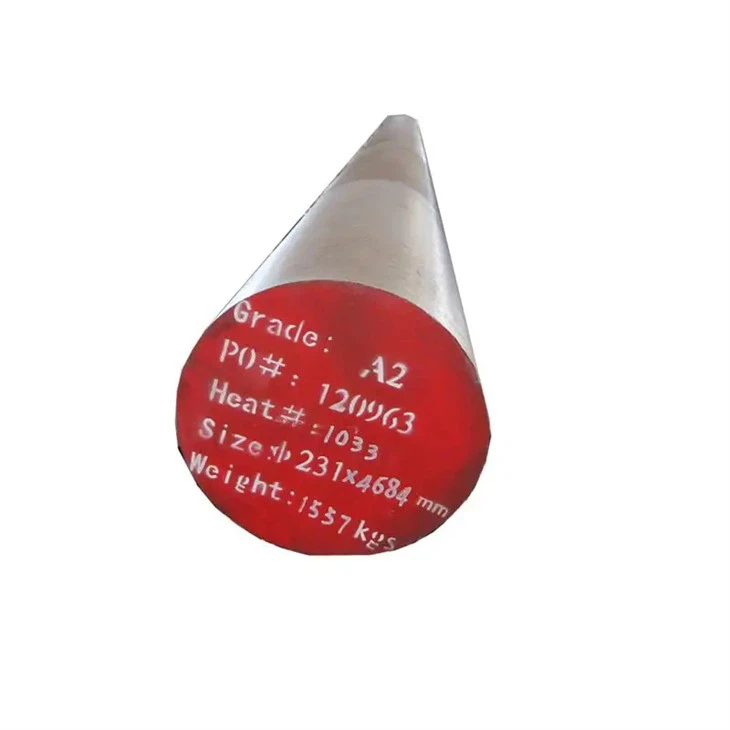

Productfoto
Onze fabriek
Staal maken
Productie van ingots

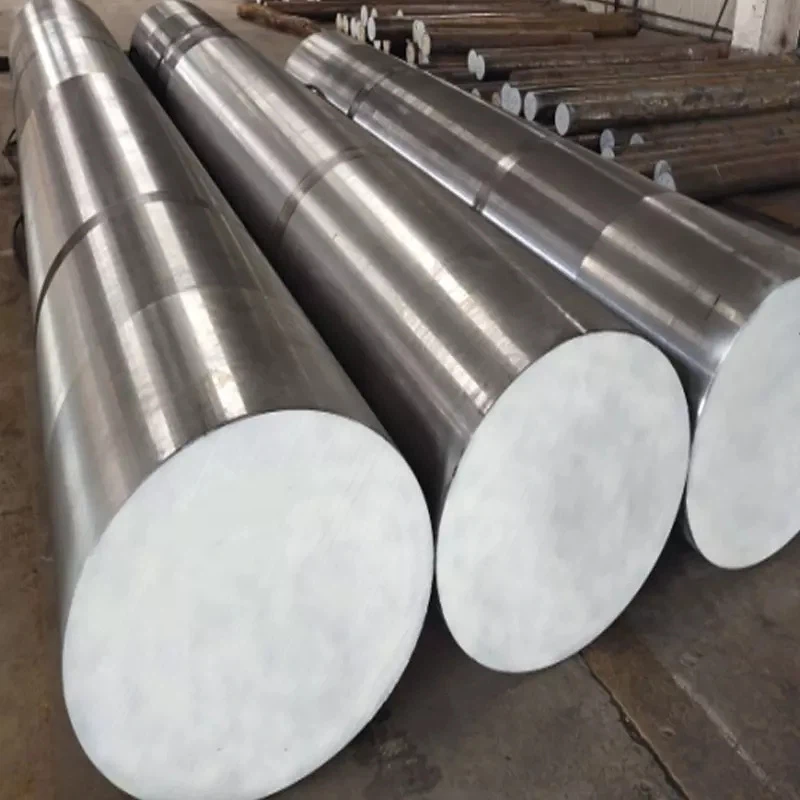

Gesmede staven
machinaal
Levering
Verpakking & Levering
-
De binnenmaat van de container is hieronder:
-- 20ft GP: 5,8 m (lengte) x 2,13 m (breedte) x 2,18 m (hoog)
-- 40ft GP: 11,8 m (lengte) x 2,13 m (breedte) x 2,18 m (hoog)
-- 40ft HG: 11,8 m (lengte) x 2,13 m (breedte) x 2,72 m (hoog)
Populaire tags: a2 gereedschapsstaal ronde staaf, China a2 gereedschapsstaal ronde staaf fabrikanten, leveranciers, fabriek
Misschien vind je dit ook leuk
Aanvraag sturen
